Systeme zum Mikrodosieren

Micro Dispensing Systems:
marco Valve Kits

Drei Kits — von grob zu fein, von Kontakt zu Jetting

Drei vorkon­fig­uri­erte Valve Kits für viele gängige Anwen­dun­gen – von robuster Kon­tak­t­dosierung bis kon­tak­t­losem Jet­ting.

  • Schnell auswählbar: drei Kits für typ­is­che Dosier­auf­gaben
  • Ein­fach inte­grier­bar: aus­gelegt für Automa­tisierung & Serien­be­trieb
  • Prozess­sich­er: präzise Dosierung – abges­timmt auf Anwen­dung und Medi­um


Wählen Sie das passende Kit anhand von Anwen­dung und Medi­um:

  • Grobe Füll­stoffe / hohe Tol­er­anz im Prozess: Pneu­matikven­til (Kon­tak­t­dosierung)
  • Stan­dard-Kon­tak­t­dosierung, präzise und wieder­hol­ge­nau: Basic­Valve Kit (Kon­tak­t­dosierung)
  • Hohe Tak­tung ohne Bauteilkon­takt: Basic­Valve Kit (Jet­ting)

Pneumatikventil

  • Kon­tak­t­dosierung
  • für gefüllte Medi­en mit groben Füll­stof­fen
  • Antrieb durch Druck­luft
  • robust • tol­er­ant • prozess­sich­er
Zum Pneu­matikven­til Kit

BasicValve — Kontakt

  • Kon­tak­t­dosierung
  • für niedrig- bis mit­telviskose Medi­en
  • Antrieb durch Piezoak­tu­a­tor (elek­trisch)
  • präzise • schnell • wieder­hol­ge­nau
Zum Basic­Valve Kit (Kon­tak­t­dosierung)

BasicValve — Jetting

  • Jet­ting (kon­tak­t­los)
  • für niedrig- bis mit­telviskose Medi­en
  • Antrieb durch Piezoak­tu­a­tor (elek­trisch)
  • Kon­tak­t­los • schnell • wieder­hol­ge­nau
Zum Basic­Valve Kit (Jet­ting)

Beratung & Auswahlhilfe

Sie sind sich nicht sich­er bei der Auswahl und möcht­en Ihre Anwen­dung kurz abklären? Wir unter­stützen Sie bei der Auswahl der passenden Ven­til-Kon­fig­u­ra­tion.
Schreiben Sie uns

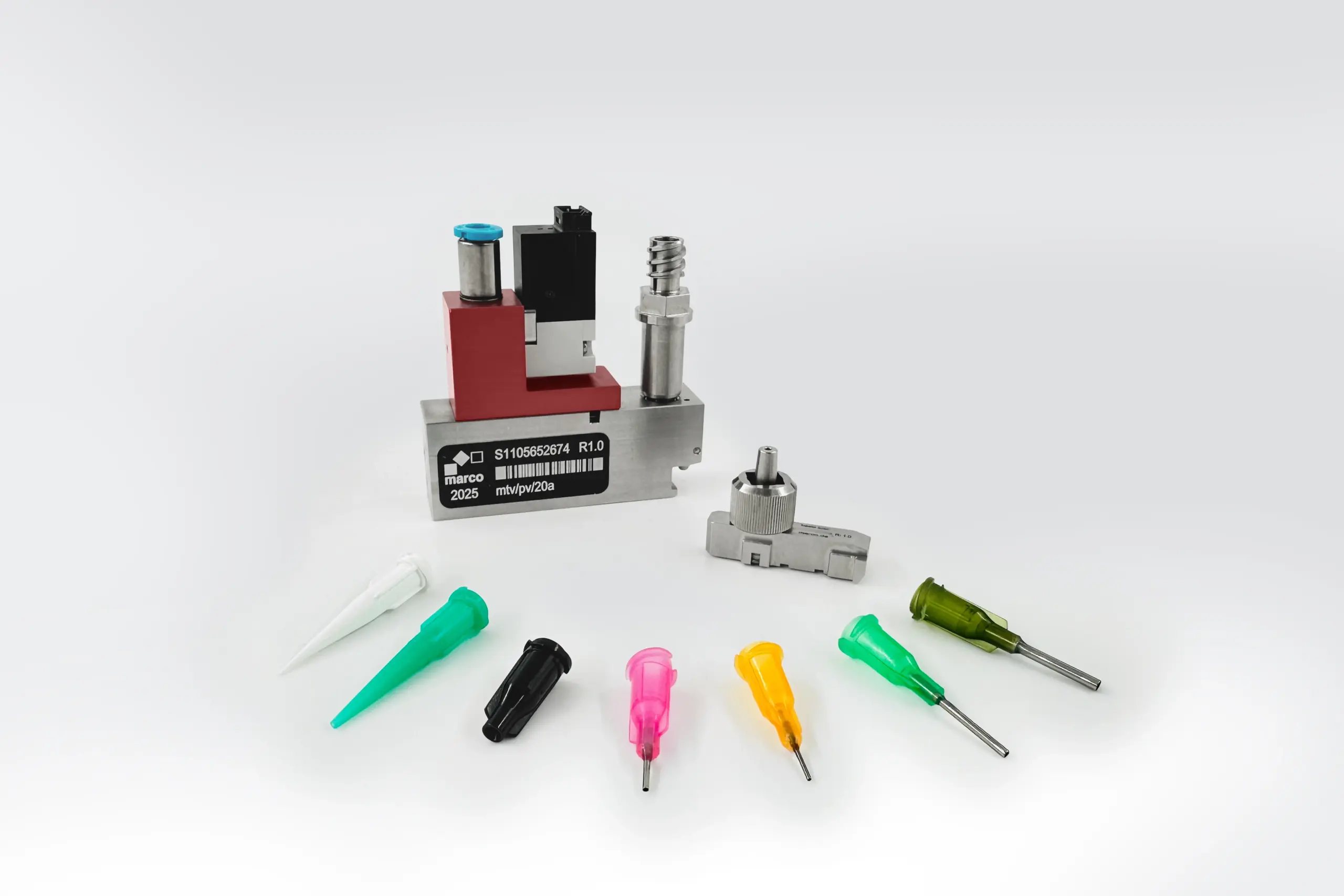

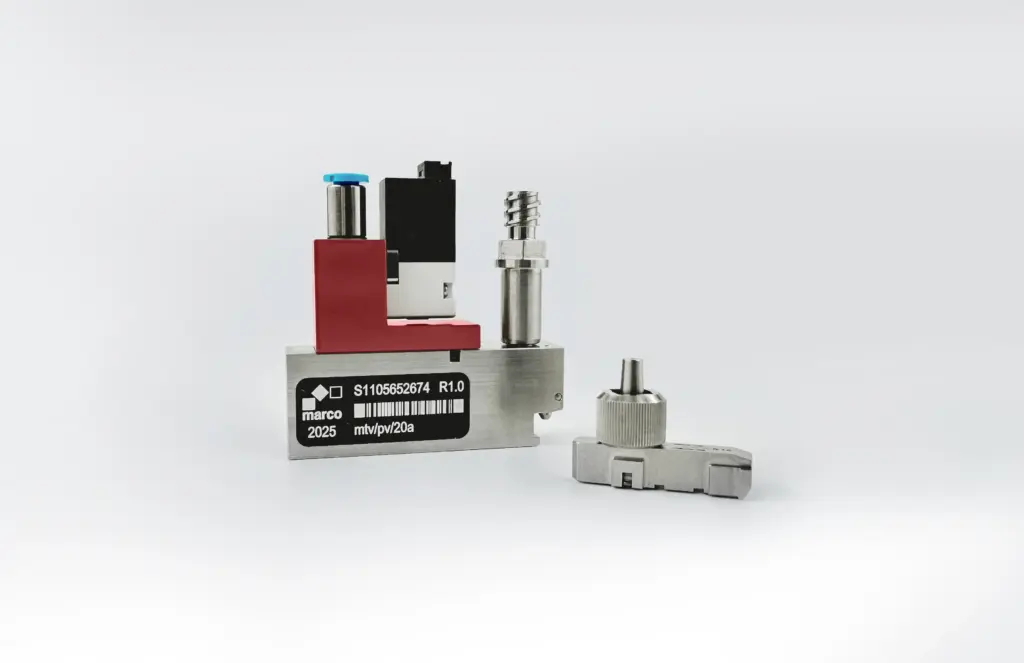

Pneumatikventil Kit: Kontaktdosierung mit hoher Toleranz

Mehr Hub, weniger Aufwand — das Dosierventil mtv/pv/20a

Mit 1 mm Öff­nung­shub dosiert das Ven­til auch Mate­ri­alien mit Par­tikeln bis 200 µm – ide­al für gefüllte, viskose Mate­ri­alien.
Es kann direkt über Druck­luft und ein 24-V-Trig­gersig­nal anges­teuert wer­den – ohne sep­a­rates HMI. So lässt es sich ein­fach in beste­hende Anwen­dun­gen inte­gri­eren und ist schnell ein­satzbere­it.

In Kom­bi­na­tion mit dem Ven­tilein­satz mtv/vss/ba/lla ist das Sys­tem für die präzise Kon­tak­t­dosierung aus­gelegt.

Kit für präzieses Kontaktdosieren von groben Füllstoffen mit dem Ventileinsatz mtv/vss/ba/lla

Das mar­co Pneu­matikven­til Kit kön­nen Sie online bestellen.

  • EUR 1.300,- zzgl. MwSt. und Ver­sand­kosten
Mehr erfahren

BasicValve Kits: präzise, kompakt, vielseitig

Kompakt, robust, wirtschaftlich — die BasicValve Kits von marco

Die mar­co Basic­Valve Kits bieten eine wirtschaftliche Lösung für viele Stan­dar­d­an­wen­dun­gen in der Dosiertech­nik. Zwei Vari­anten ste­hen zur Auswahl:

  • Basic­Valve Kit für Kon­tak­t­dosierung – präzise Auf­tra­gung mit Ven­tilein­satz mtv/vss/ba/lla
  • Basic­Valve Kit für Jet­ting – kon­tak­t­lose Dosierung mit Ven­tilein­satz mtv/vss/ba/100a


Das zugrunde liegende Basic­Valve ist ein schlankes, lan­glebiges piezo­be­triebenes Ven­til – ide­al, wenn Zuver­läs­sigkeit und ein­fache Hand­habung im Vorder­grund ste­hen. Dank mod­u­lar­er Bauweise und ein­fach­er Inte­gra­tion eignet es sich für sta­bile Prozesse im Labor wie in der Serien­fer­ti­gung.

Kit für präzieses Kontaktdosieren mit dem Ventileinsatz mtv/vss/ba/lla

Das mar­co Basic­Valve Con­tact Dis­pens­ing Kit kön­nen Sie online bestellen.

  • EUR 1.900,- zzgl. MwSt. und Ver­sand­kosten
Mehr erfahren

Kit für die kontaktlose Jet-Dosierung mit dem Ventileinsatz mtv/vss/ba/100a

Das mar­co Basic­Valve Jet Dis­pens­ing Kit kön­nen Sie online bestellen.

  • EUR 1.400,- zzgl. MwSt. und Ver­sand­kosten
Mehr erfahren

Eigenschaften und Vorteile der marco Dosierventile

Eigenschaften

  • Lan­glebige Hard­ware für zuver­läs­si­gen Dauer­be­trieb und lange Wartungsin­ter­valle
  • Ser­vice­fre­undlich­es Design: Nur Medien­zuführung und Ven­tilein­satz kom­men in Kon­takt mit dem Medi­um und lassen sich z.B. Reini­gung ein­fach aus­bauen
  • Tem­per­aturkom­pen­siert­er Antrieb: keine zusät­zliche Küh­lung erforder­lich

Vorteile

  • Schnelle Reini­gung & Wartung – Medi­en­berührende Teile kön­nen ein­fach aus­ge­baut wer­den – weniger Still­standzeit­en
  • Hohe Dosier­präzi­sion: Dosier­ge­nauigkeit, Wieder­hol­barkeit und präzise Platzierung
  • Mod­u­lar ein­set­zbar: Jet­ting mit mtv/vss/ba/100a oder Kon­tak­t­dosierung mit mtv/vss/ba/lla
  • Höhere Pro­duk­tion­s­geschwindigkeit im Jet­ting durch reduzierte Z‑Ach­sen-Bewe­gun­gen
  • Mehr Flex­i­bil­ität in der Kon­tak­t­dosierung: Punkt- und Lin­ien­dosierung, auch mit vari­ablen Luer-Lock-Nadeln


Hin­weis: Für gefüllte Medi­en mit groben Füll­stof­fen empfehlen wir das Pneu­matikven­til.

Was ist der Unterschied zwischen Pneumatik- und Piezoventil (Funktionsweise)?

Ein Pneu­matikven­til wird durch Druck­luft betätigt: Luft­druck bewegt einen Kol­ben bzw. eine Mechanik, die das Ven­til öffnet und schließt.

Ein Piezoven­til wird elek­trisch betätigt: Ein Piezoak­tu­a­tor ver­formt sich bei Span­nung min­i­mal und steuert so das Öff­nen und Schließen des Ven­tils. Dadurch sind sehr schnelle und fein dosier­bare Schalt­be­we­gun­gen möglich.

Merk­satz: Pneu­matik = Luft­druck bewegt Mechanik • Piezo = Span­nung bewegt Piezoak­tor.

Was ist der Unterschied zwischen Kontaktdosierung und Jetting?

Bei der Kon­tak­t­dosierung erfol­gt der Auf­trag mit Bauteilkon­takt. Jet­ting ist kon­tak­t­los und ermöglicht höhere Tak­tzahlen, da weniger Z‑Ach­sen-Bewe­gun­gen erforder­lich sind.

Welches Kit ist richtig, wenn ich unsicher bin?

Wenn grobe Füll­stoffe im Spiel sind: Pneu­matikven­til. Für Stan­dard-Kon­tak­t­dosierung: Basic­Valve (Kon­takt). Für höch­ste Geschwindigkeit und kon­tak­t­losen Auf­trag: Basic­Valve (Jet­ting).

Welche Materialien kann ich dosieren?

Die Kits sind für typ­is­che Dosier­ma­te­ri­alien aus­gelegt. Die passende Auswahl hängt u. a. von Viskosität, Füll­stof­fen und Prozes­san­forderun­gen ab.
