marco pneumatisches Dosierventil

Präzise Dosierung. Kom­pak­te Bau­form. Ein­fach inte­grier­bar.

Direkt ans­teuer­bar

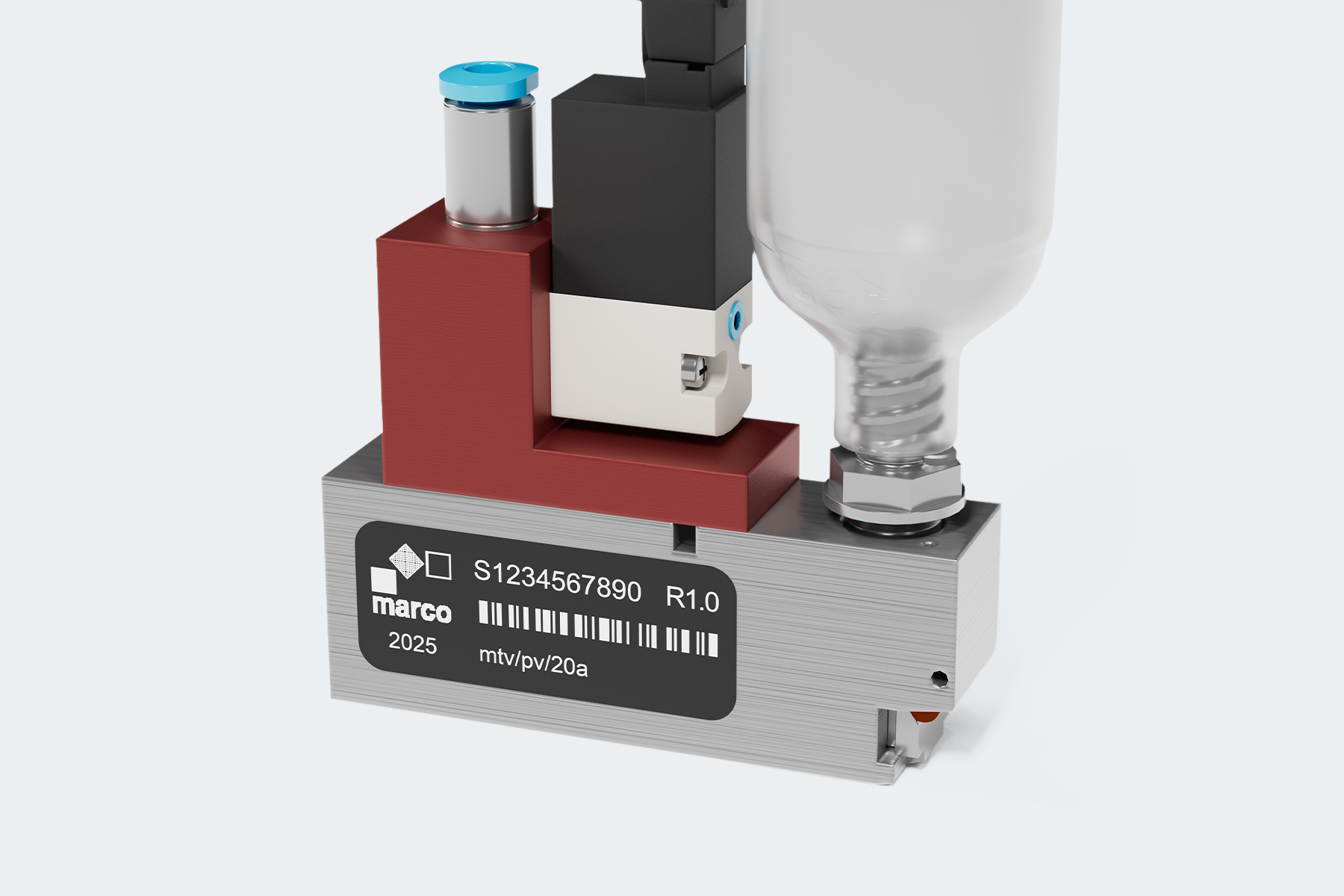

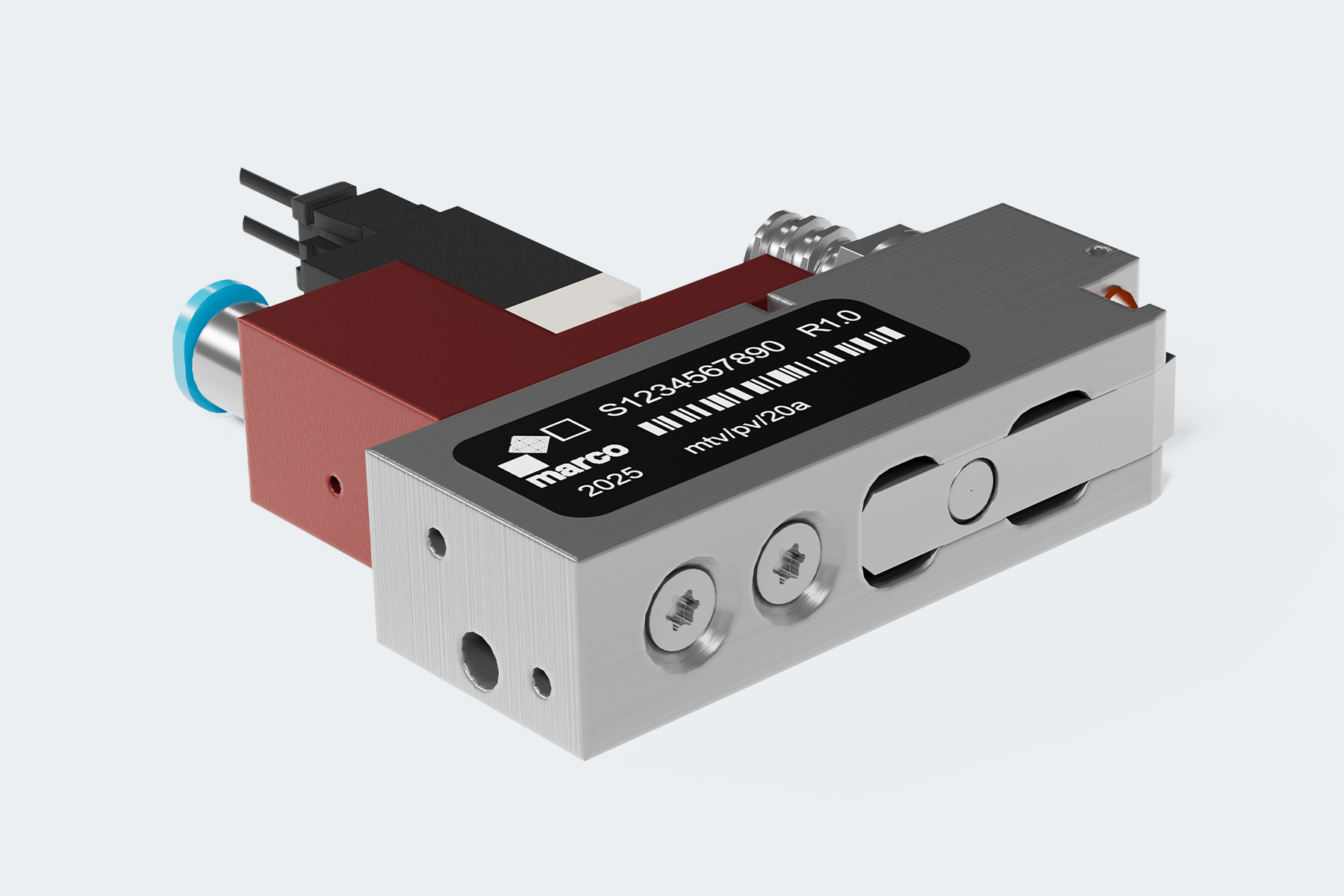

Das pneu­ma­tis­che Dosier­ven­til mtv/pv/20a von mar­co benötigt nur Druck­luft und ein 24 V‑Triggersignal – kein Steuerg­erät, keine HMI. Das Sig­nal kann direkt aus einem Automa­tisierungssys­tem, Robot­er oder I/O‑Modul kom­men. Das spart Instal­la­tion­szeit und macht das Sys­tem schnell ein­satzbere­it.

Hohe Tak­t­fre­quenz
Dieses Ven­til wird elek­trisch anges­teuert und benötigt min­i­malen Bau­raum. Es wurde für präzise Dosier­an­wen­dun­gen mit hoher Tak­t­fre­quenz von bis zu 20 Tropfen pro Sekunde entwick­elt.

Eigen­schaften und Vorteile — auf einen Blick:

• Elek­trisch betätigt mit 24 V‑Trigger
  ► Direk­te Steuereingabe — wed­er Steuerg­erät noch HMI erforder­lich; ein­fache Inte­gra­tion in SPS/­PLC-Automa­tisierungssys­teme
• Nur Druck­luft & 24 V nötig
  ► Ein­fach anschließen und starten – reduziert Sys­temkom­plex­ität
• Öff­nung­shub 1 mm
  ► Ermöglicht Dosierung von Medi­en mit größeren Par­tikeln
• Dosier­fre­quenz bis 20 Hz
  ► Höhere Prozess­geschwindigkeit – bis zu 20 Tropfen/s; für Punkt- als auch Lin­ien­dosierung geeignet
• Kom­pak­te Bau­form
  ► Ide­al auch für beengte Ein­bausi­t­u­a­tio­nen oder mod­u­lare Anla­gen
• Mod­u­lar­er Auf­bau
  ► Aus­tauschbare Kom­po­nen­ten (Ven­tilein­satz, Flu­id-Body, Kar­tusche) – reduziert­er Wartungsaufwand und Lagerbe­darf
• Tren­nung von Antrieb & Medi­enkanal
  ► Keine Ver­schleißteile im Antrieb, außer­dem sind nur die medi­en­berühren­den Teile zu reini­gen – ein­fache Wartung, reduzierte Aus­fal­lzeit­en
• Geeignet für viskose, abra­sive & pastöse Medi­en
  ► Bre­it­er Anwen­dungs­bere­ich ohne Spezial­ven­til – von Kleb­stof­fen bis Fet­ten
• Kom­pat­i­bel mit Mar­co Sys­temkom­po­nen­ten
  ► Volle Sys­tem­inte­gra­tion – vorhan­dene mar­co Ven­til­sitze und andere Teile wieder ver­wend­bar

Tech­nis­che Dat­en:

• Elek­trisch­er Anschluss: 24 V DC
• Stromver­brauch: 1 W
• Betrieb­s­druck: 5–8 bar
• Medi­en­förder­druck: bis 100 bar
• Min. Dosierzeit: 50 ms
• Max. Fre­quenz: 20 Hz
• Viskosität: 1 mPas – pastös
• Tem­per­aturbere­ich Medi­um: bis 75 °C
• Medi­enkom­pat­i­bil­ität: Kleb­stoffe, Poly­mere, Öle, Fette, Lösungsmit­tel, wäss­rige Lösun­gen, Medi­en mit Füll­stof­fen
• Abmes­sun­gen (L×B×H): 57 × 14 × 61,7 mm
• Gewicht: 125 g

Hin­weis: Liefer­ung immer ohne Ven­tilein­satz, Flu­id Body (Medien­zuführung) oder Kar­tusche. Für Ven­tilein­sätze hier klick­en: Ven­tilein­satz Con­tact Dis­pens­ing oder Ven­tilein­satz Jet Dis­pens­ing
