5‑Liter Basis Tank mit kapazitivem Füllstandssensor

Dieser Mate­ri­al­be­häl­ter dient zur Bevor­ratung und Förderung von flu­iden Dosier­me­di­en.

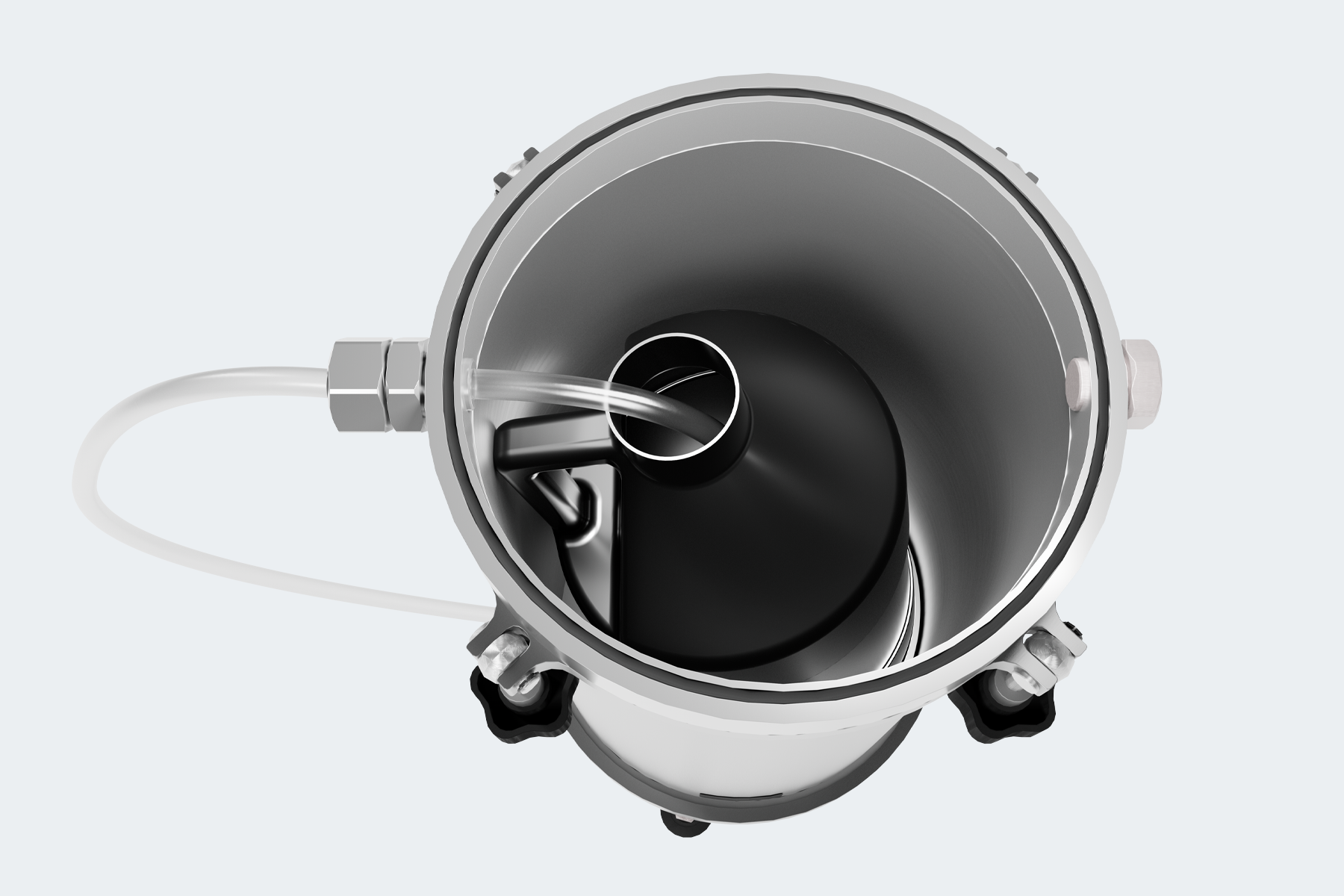

Der dre­it­eilige Medi­en­be­häl­ter von mar­co beste­ht aus Unterteil, Adapter­ring und Deck­el und ist aus Edel­stahl gefer­tigt. Das Mit­teil­teil des Medi­en­be­häl­ters beste­ht aus einem Adapter­ring, in den der Aus­lassstutzen für die Stei­gleitung inte­gri­ert ist. Die Sauglanze ist somit nicht am Deck­el befes­tigt, son­dern wird durch den Adapter­ring in den Medi­en­be­häl­ter geführt. Diese Bauweise ist einzi­gar­tig in der Branche.

Das Fas­sungsver­mö­gen beträgt bis zu 5 Litern. Dabei kann das Medi­um entwed­er direkt in den Tank gefüllt oder in einem Behäl­ter in den Tank gestellt wer­den.

Mit kon­trol­liertem und kon­stan­tem Druck wird die Flüs­sigkeit zum seitlichen Aus­lass befördert und gewährleis­tet die effiziente Abgabe für viele gängige Medi­en an eines oder mehrere Dosier­ven­tile.

Fern­er bietet der 5‑Liter Basis Tank eine her­vor­ra­gende chemis­che Beständigkeit und Schutz vor Verun­reini­gun­gen und Ver­damp­fung. Einge­set­zte Behäl­ter sind leicht aus­tauschbar und helfen zusät­zlich Verun­reini­gun­gen im Inneren des Tanks zu ver­hin­dern.



Eigen­schaften

  • Das spezielle Design von sep­a­ratem Adapter­ring und Deck­el sowie des Aus­lassstutzens im Adapter­ring des Tanks ermöglichen eine ein­fache Hand­habung und Reini­gung

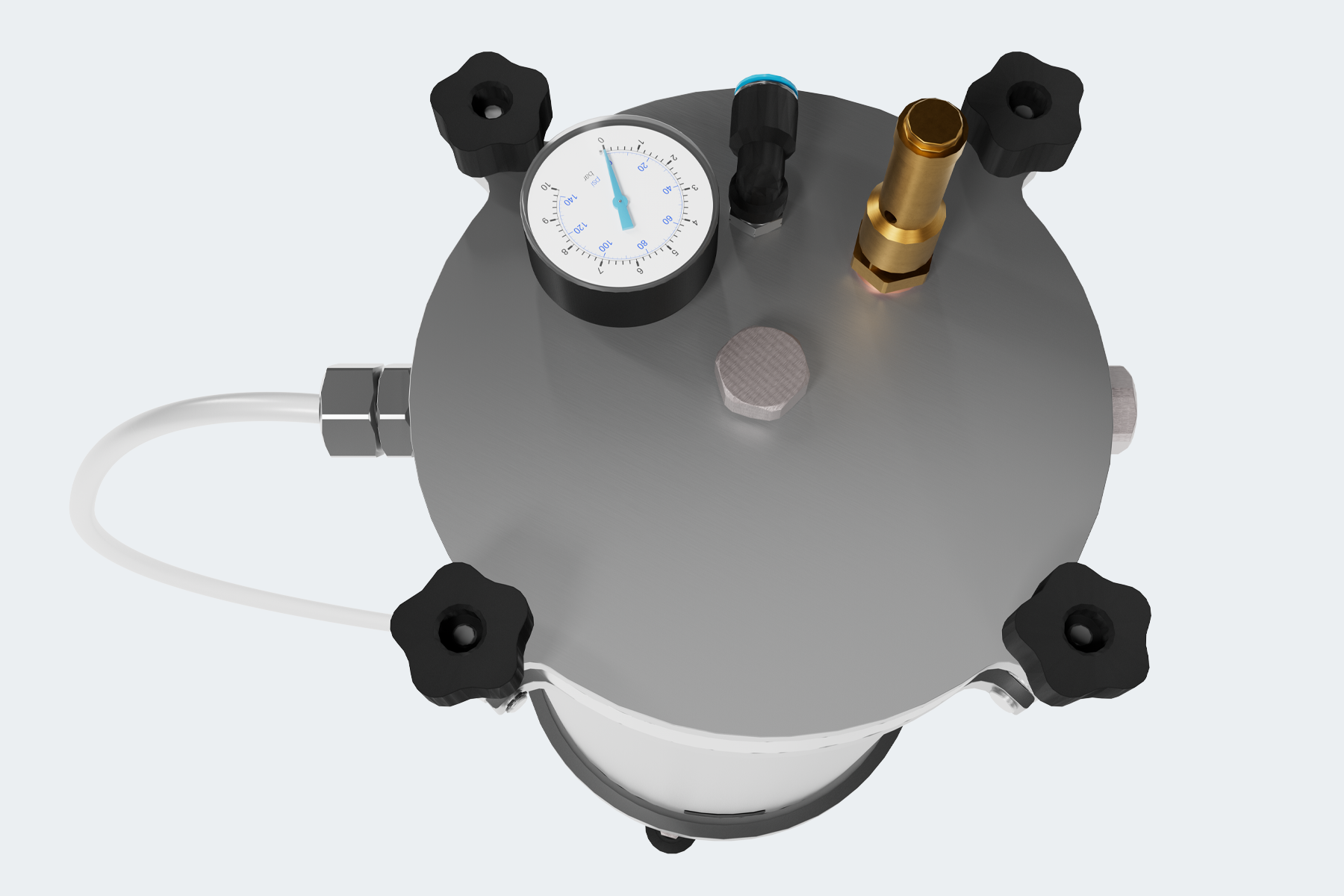

  • Die Luftzu­fuhr erfol­gt über eine Schnel­lkup­plung mit 10-mm-Luftschlauch im Deck­el
  • Flüs­sigkeit­saus­lass über einen metrischen 8‑mm-Sei­t­e­nan­schluss
  • Inte­gri­ertes Entlüf­tungs-Sicher­heitsven­til sowie Manome­ter
  • Inte­gra­tion eines Schräglage­podests mit kapaz­i­tivem Füll­standssen­sor. Dieser meldet, sobald der Füll­stand des Medi­ums einen kri­tis­chen Bere­ich erre­icht hat.



Vorteile

  • Durch den sep­a­rat­en Adpa­ter­ring, kann zum Beispiel der Medi­en­schlauch bei geöffnetem Deck­el leichter in den Behäl­ter einge­fädelt wer­den. Erst danach wird der Tankdeck­el aufgelegt und ver­schlossen. So kann der Tankdeck­el zum Nach­füllen des Medi­ums geöffnet wer­den, ohne dass dabei der Medi­en­schlauch ent­fer­nt wer­den muss.
  • Das Design des Aus­lassstutzens ermöglicht einen kom­fort­ablen Anschluss oder Tausch des Medi­en­schlauchs und eine leichte Reini­gung, selb­st wenn der Schlauch mit Flüs­sigkeit ver­schmutzt ist. Ist der Schlauch kom­plett ver­schmutzt, wird er schnell und ein­fach gegen ein neues Schlauch­stück erset­zt.

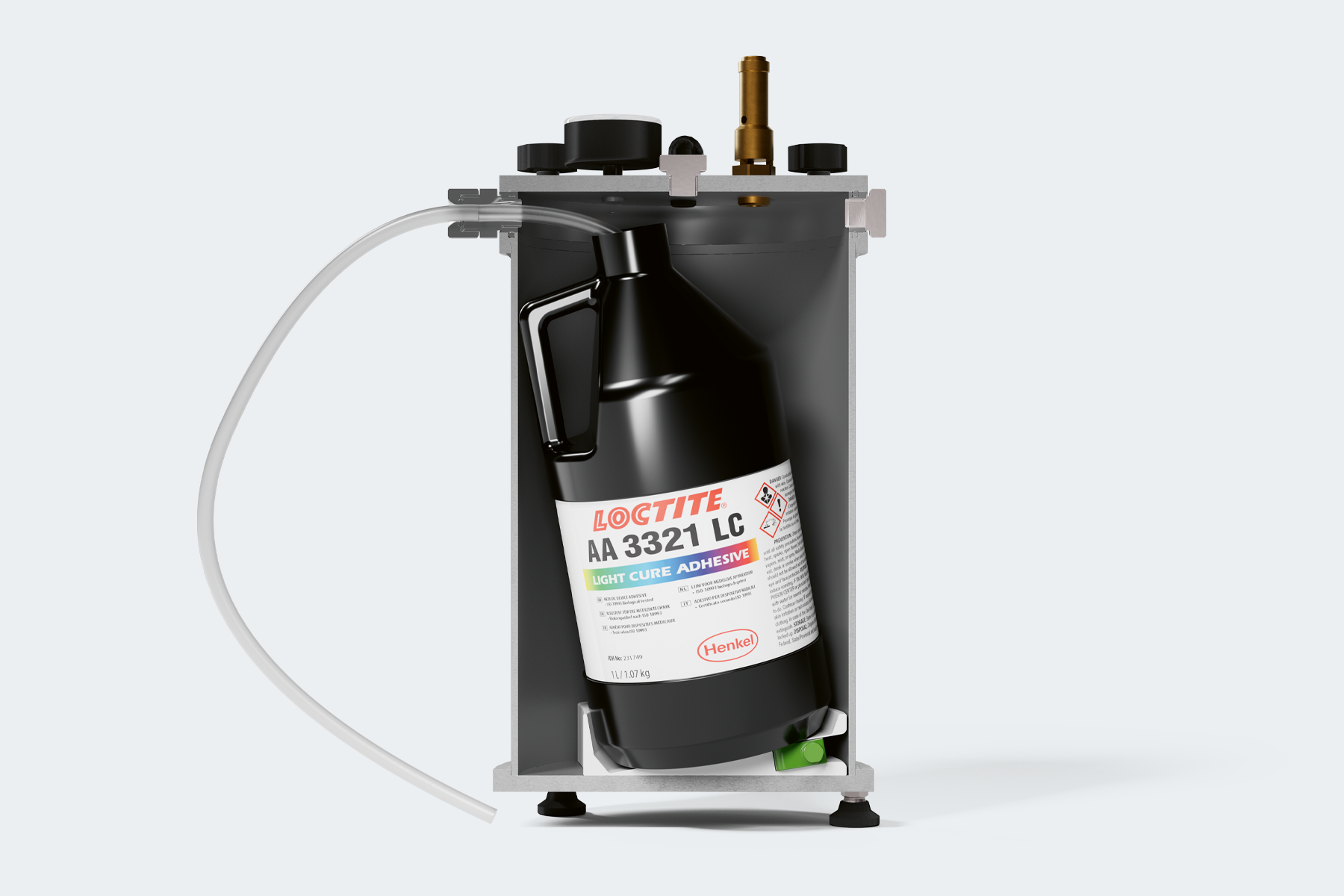

  • Um eine Verun­reini­gung oder Aushär­tung des Mate­ri­als zu ver­hin­dern, kann das Medi­um in Behäl­ter abge­füllt in den Tank gestellt wer­den.
  • Durch Inte­gra­tion eines Schräglage­podests mit kapaz­i­tivem Füll­standssen­sor kann der Behäl­ter restentleert wer­den bzw. bei kri­tis­chem Füll­stand kann das Medi­um rechtzeit­ig nachge­füllt wer­den. Die Sen­si­tiv­ität des Sen­sors ist ein­stell­bar.



Kon­struk­tion und Funk­tion­sweise des Tanks sind zum Patent angemeldet.



Tech­nis­che Dat­en

  • Fas­sungsver­mö­gen: 5 Liter
  • Max­i­maler Betrieb­s­druck: 5 bar / 73 psi
  • Gehäuse­ma­te­r­i­al: Edel­stahl
  • Innen­durchmess­er: 160 mm (6,3 Zoll)
  • Innen­tiefe: 285 mm (11,2 Zoll)
  • Gesamt­bre­ite: 208 mm (8,2 Zoll)
  • Gesamthöhe: 382 mm (15,1 Zoll)
  • Gewicht: 8,6 kg (19 Pounds)
  • Dich­tungs­ma­te­ri­alien: NBR, andere auf Anfrage erhältlich

3.530,00  zzgl. MwSt. und Versandkosten
